Kuvaus

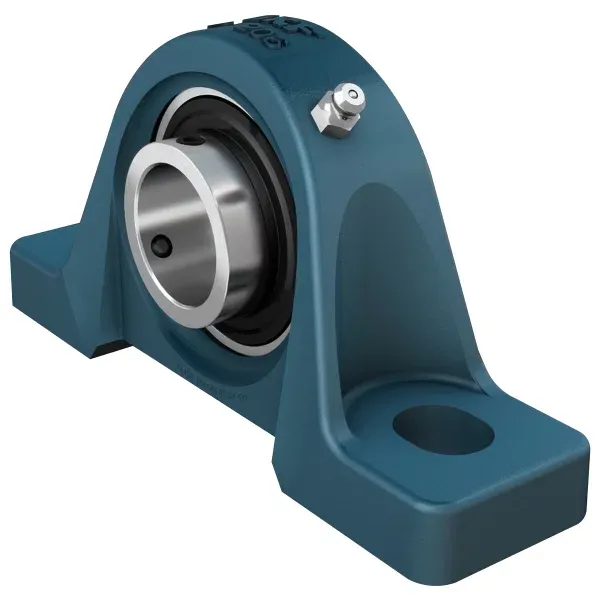

Tuotekuvaus
Mitat:
- Reiän halkaisija (d) 30 mm
- Olakkeen halkaisija, sisärengas (d1) 39,7 mm
- Jalustan leveys (A) 45 mm
- Yläleveys (A1) 27 mm
- Sisärenkaan leveys (B) 38,1 mm
- Etäisyys lukkolaitteen otsapinnasta kierteen keskikohtaan (B4) 5 mm
- Pallomaisen laakerisijan korkeus (H) 42,9 mm
- Jalan korkeus (H1) 16,5 mm
- Kokonaiskorkeus (H2) 83,5 mm
- Kiinnityspulttien välinen etäisyys (J) 121 mm
- Kiinnityspulttien välinen etäisyys (J) max. 125 mm
- Kiinnityspulttien välinen etäisyys (J) min. 117 mm
- Kokonaispituus (L) 165 mm
- Kiinnityspulttireiän halkaisija (N) 17 mm
- Kiinnityspulttireiän pituus (N1) 21 mm
- Etäisyys lukkolaitteen otsapinnasta vierintäpinnan keskikohtaan (s1) 22,2 mm
- Pesän kierre rasvanippaa varten (RG) 1/4-28 UNF
- Pesäkierteen aksiaalinen sijainti (R1) 1 mm
- Pesäkierteen kulmasijainti (R) 45 °
- Rasvanipan päätypallon halkaisija (DN) 6,6 mm
- Kuusiokoloavaimen koko rasvanippaa varten (SWN) 7,94 mm
- Rasvanipan kierre (GN) 1/4-28 UNF
Laskentatiedot:
- Dynaaminen kantavuusluku (C) 19,5 kN
- Staattinen kantavuusluku (C0) 11,2 kN
- Väsymiskuormitusraja (Pu) 0,475 kN
- Rajanopeus 5000 r/min
Tekniset tiedot
| Sisähalkaisija Ø (mm) | 30,00 |
|---|---|
| Pakkauksen pituus (cm) | 17.5 |
| Pakkauksen leveys (cm) | 10 |
| Pakkauksen korkeus (cm) | 5.6 |
| Bruttopaino (kg) | 1.31 |
| EAN | 7316579751834 |
