Kuvaus

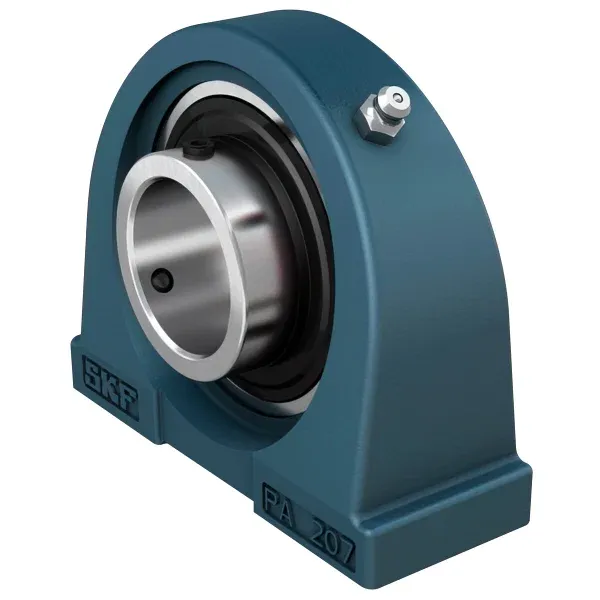

Tuotekuvaus
Mitat:
- Reiän halkaisija (d) 20 mm
- Olakkeen halkaisija, sisärengas (d1) 28,2 mm
- Jalustan leveys (A) 34 mm
- Yläleveys (A1) 18 mm
- Sisärenkaan leveys (B) 31 mm
- Etäisyys lukkolaitteen otsapinnasta kierteen keskikohtaan (B4) 4,5 mm
- Pallomaisen laakerisijan korkeus (H) 30,2 mm
- Jalan korkeus (H1) 11 mm
- Kokonaiskorkeus (H2) 62 mm
- Kiinnityspulttien välinen etäisyys (J) 52 mm
- Kokonaispituus (L) 76 mm
- Etäisyys lukkolaitteen otsapinnasta vierintäpinnan keskikohtaan (s1) 18,3 mm
- Pesän kierre rasvanippaa varten (RG) 1/4-28 UNF
- Pesäkierteen aksiaalinen sijainti (R1) 2 mm
- Pesäkierteen kulmasijainti (R) 45 °
- Rasvanipan päätypallon halkaisija (DN) 6,6 mm
- Kuusiokoloavaimen koko rasvanippaa varten (SWN) 7,94 mm
- Rasvanipan kierre (GN) 1/4-28 UNF
Laskentatiedot:
- Dynaaminen kantavuusluku (C) 12,7 kN
- Staattinen kantavuusluku (C0) 6,55 kN
- Väsymiskuormitusraja (Pu) 0,28 kN
- Rajanopeus 6500 r/min
Tekniset tiedot
| Sisähalkaisija Ø (mm) | 20,00 |
|---|---|
| Pakkauksen pituus (cm) | 8.2 |
| Pakkauksen leveys (cm) | 8.5 |
| Pakkauksen korkeus (cm) | 5.3 |
| Bruttopaino (kg) | 0.55 |
| EAN | 7316579751858 |
